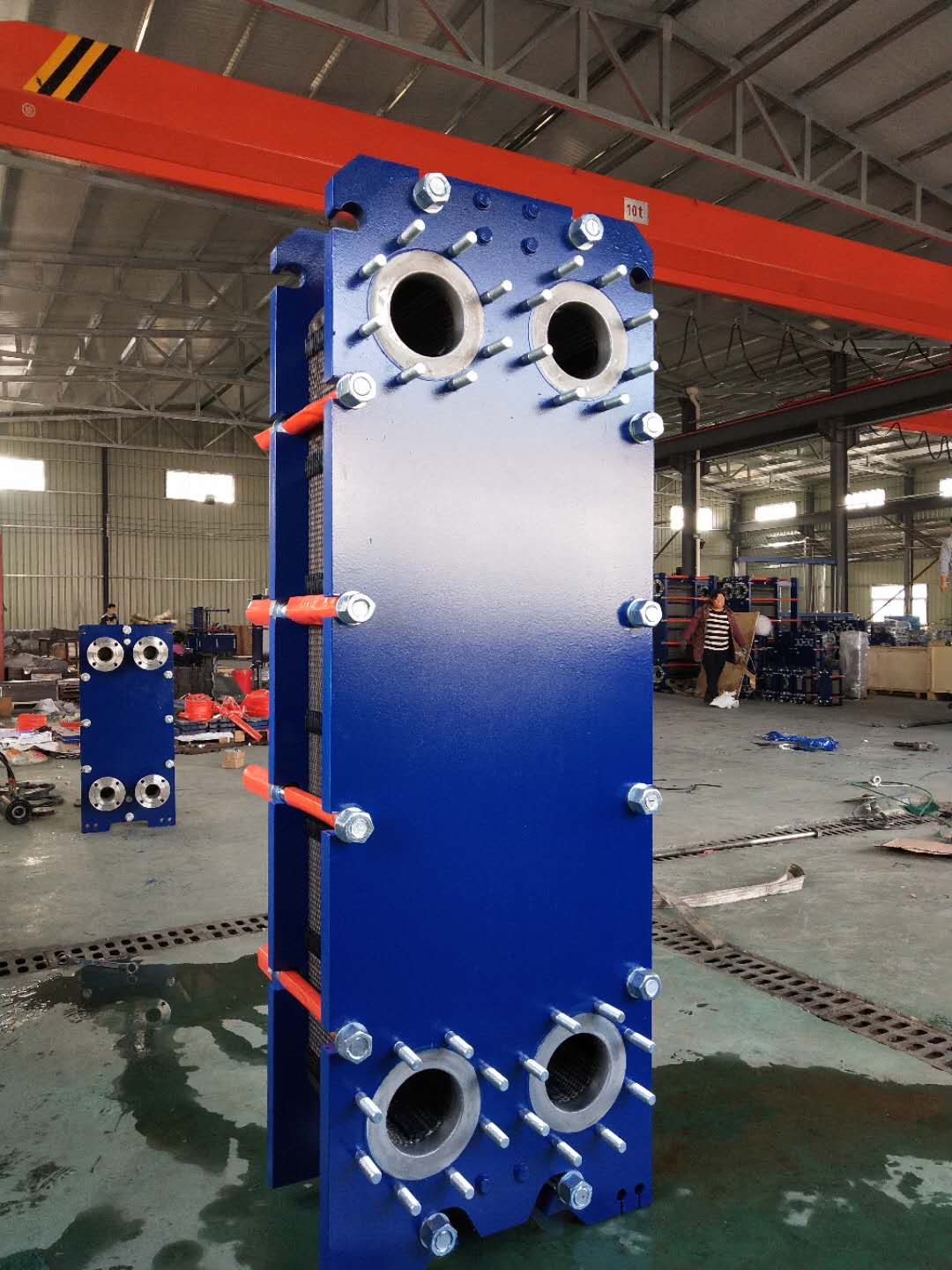

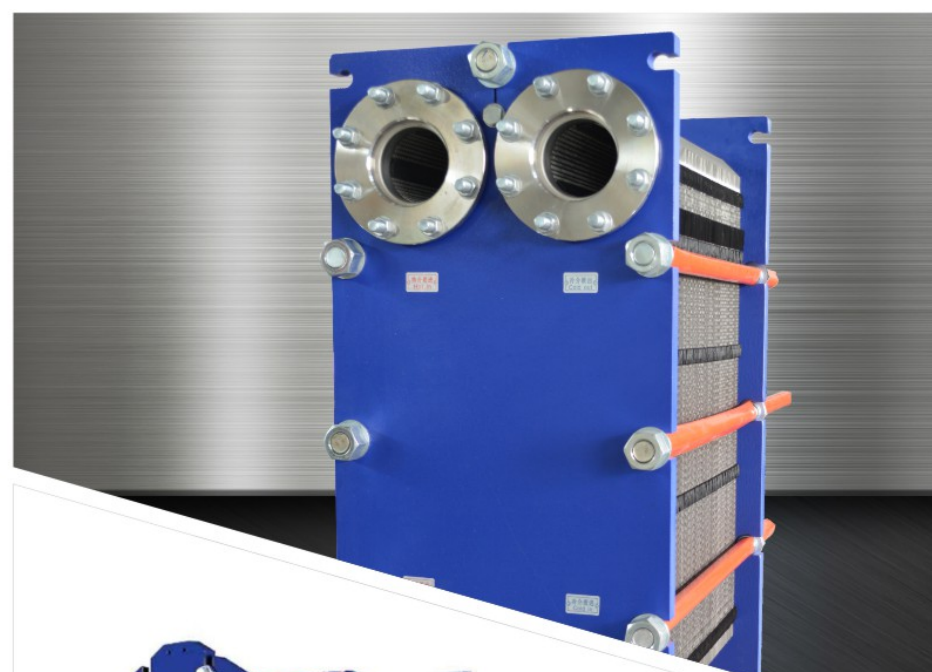

可拆卸板式熱交換器

工作原理

板式換熱器板片上帶有墊片，墊片IAJ形成流道并起到防止液體外的密封作用，板片上的波紋使通過的流體形成湍流達到強化換熱的目的。在板片組裝過程時，帶有墊片的板面朝向固定壓緊板，相鄰兩張板片進行180度旋轉形成通道所以流道中兩種流體成逆流流動從而具有高傳執系數。高對數平均溫差熱損失小等特點板片的數量和類型取決干介質的流量物理特性、壓力降和溫差。

產品結構

板式換熱器由固定夾板、活動板、板片、橡膠墊片、上導桿、下導桿、支柱、螺母、螺栓、法蘭、角孔襯套和地腳組成相鄰板片之間用墊片密封，使冷熱流體相隔一板流動，板片在垂直方向由上下導桿固定，在水平方向由固定夾板、活動板夾緊螺栓和螺母鎖緊固定。

產品特點 :

傳熱系數高、結構緊湊、占地空間小、檢修、清洗方便、污垢系數低、末端溫差小、重量輕

板片材料:

奧氏體不銹鋼、雙相不銹鋼、鈦

基本參數

角孔直徑: DN32 ～ DN350（接管連接形式有法蘭連接、螺紋連接）

板片厚度: 0.5 ～ 0.7mm

波紋深度：2-4mm（適用于清潔、低粘介質、含有纖維、粘稠、固體顆粒介質等工藝條件）

設計壓力:1.0MPa/1.6Mpa

設計溫度：150℃

組裝面積：1500㎡

密封墊材料

丁腈（食品）橡膠：NBR（NS）

耐高壓丁腈橡膠:  90-NBR

氫化丁腈橡膠 HNBR

三元乙丙（食品）橡膠EPDM（ES）

耐高溫三元乙丙橡膠  H-EPDM

氟橡膠 FKM

聚四氟乙烯包覆橡膠 PTFE cushion

對適用場地沒有特殊要求
